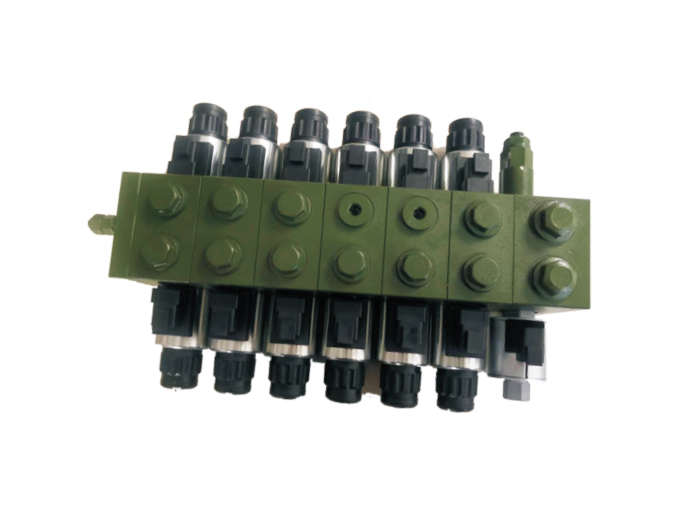

ما هي المتطلبات المادية للصمامات الكهرومغناطيسية متعددة الاتجاهات؟

يؤثر اختيار المواد للصمام الكهرومغناطيسي متعدد الاتجاهات بشكل مباشر على مقاومة الضغط، ومقاومة التآكل، ومقاومة التآكل، وعمر الخدمة. ويتطلب الأمر دراسة شاملة لعوامل مثل ضغط التشغيل وخصائص الوسائط والظروف البيئية.

فيما يلي متطلبات اختيار المواد الأساسية وحلول التطبيق النموذجية:

I. متطلبات المواد الأساسية للمكونات

1. مادة جسم الصمام

نوع المادة | الخصائص | السيناريوهات القابلة للتطبيق

حديد الزهر المطيل (QT500-7) | قوة عالية (قوة الشد ≥500MPa)، تخميد جيد للاهتزاز، تكلفة منخفضة | أنظمة الضغط المتوسط والمنخفض (≥35MPa)، الآلات الهندسية

الصلب المطروق (42CrMo) | قوة فائقة (قوة الشد ≥1000MPa)، مقاومة للتعب، معالجة بالحرارة ومقساة | أنظمة الضغط العالي (42MPa)، المعدات المعدنية

سبائك الألومنيوم (6061-T6) | خفيف الوزن (الكثافة 2.7 جم/سم مكعب)، مقاوم للتآكل، ولكنه مقاوم للضغط المنخفض (21MPa) | الطيران، المعدات المتنقلة

ستانلس ستيل (316 لتر) | مقاومة للتآكل الحمضي والقلوي/مياه البحر، ولكن بتكلفة عالية | الصناعة الكيميائية، المنصات البحرية

معاملة خاصة:

تشطيب الجدار الداخلي: Ra<0.4μm، مما يقلل من مقاومة التدفق.

تقوية الطلاء: يتم طلاء تجويف جسم الصمام بطبقة WC-Co (صلابة HV1200)، مقاومة للتآكل الجزيئي.

2. صمام الأساسية والكم

مزيج المواد | المزايا | المعلمات التقنية

20CrMnTi طلاء بالكروم الصلب المكربن والمروي | صلابة السطح HRC60-62، مقاومة التآكل | سمك الطلاء ≥0.03 مم، العمر ≥1 مليون دورة

طلاء من الفولاذ المقاوم للصدأ (440C) PTFE | مقاومة للتآكل ومعامل احتكاك منخفض (μ≤0.05) | مناسبة لوسائط جلايكول الماء

سيراميك (Al₂O₃/ZrO₂) | مقاوم للتآكل للغاية، ومضاد للالتصاق، ولكنه هش | يستخدم لظروف العمل القاسية ذات الضغط العالي (≥60MPa).

تناسب الدقة:

التحكم في فجوة صمام القلب وفتحة الصمام:

الصمام العادي: 0.01 ~ 0.03 مم

صمام عالي الدقة: .000.005 مم (يتطلب تجميعًا يتم التحكم في درجة حرارته)

3. الأختام

المواد | نطاق درجة الحرارة | المقاومة الإعلامية | عمر

مطاط النتريل (NBR) | -30 درجة مئوية ~ 100 درجة مئوية الزيوت المعدنية، مستحلب الزيت المائي: 500000 دورة

مطاط الفلور (FKM): -20 درجة مئوية ~ 200 درجة مئوية، الأحماض والقلويات، زيوت الإستر الاصطناعية: 1 مليون دورة

البولي يوريثين (PU): -40 درجة مئوية ~ 80 درجة مئوية، مقاومة عالية للتآكل، ولكنها ليست مقاومة للتحلل المائي: 300000 دورة

الهيكل المعدني PTFE: -100°C~260°C، جميع الزيوت الهيدروليكية، الوسائط شديدة التآكل: 2 مليون دورة

ثانيا. استراتيجية اختيار المواد على أساس ظروف العمل

1. ظروف العمل ذات الضغط العالي والثقيلة (مثل آلات حفر الأنفاق)

جسم الصمام: فولاذ مطروق 42CrMo (HB280-320 مروي ومقسّى)

قلب الصمام: 20CrMnTi سبيكة ستالايت مكربنة ومسقاة بالليزر

الختم: ختم مركب FKM PTFE

2. 3. البيئات المسببة للتآكل (مثل المعدات الكيميائية)

جسم الصمام: الفولاذ المقاوم للصدأ 316L (تخميله)

قلب الصمام: 17-4PH من الفولاذ المقاوم للصدأ المقوى

الختم: هيكل التغليف الكامل PTFE

4. البيئات ذات درجات الحرارة المنخفضة (مثل الآلات الأرضية)

جسم الصمام: QT400-18L (حديد مطاوع بدرجة حرارة منخفضة، طاقة تأثير -60 درجة مئوية ≥12J)

الختم: مطاط السيليكون (MVQ) أو مطاط النتريل بوتادين المهدرج (HNBR)

5. المعدات الغذائية / الصيدلانية

جسم الصمام: 304 من الفولاذ المقاوم للصدأ (مصقول بالكهرباء Ra<0.2μm)

الختم: مطاط EPDM معتمد من إدارة الغذاء والدواء

ثالثا. تطبيق المواد الوظيفية الخاصة

متطلبات الاستاتيكيه:

قلب الصمام مزود بألياف الكربون المضافة (مقاومة الحجم ≥10⁶Ω·سم) لمنع الشرر من اشتعال الغبار.

تصميم تخفيض الوزن:

جسم الصمام من سبائك التيتانيوم (TC4)، بنفس قوة الفولاذ ولكنه أخف بنسبة 40%.

عمر طويل للغاية:

يستخدم قلب الصمام طلاء كربوني يشبه الماس (DLC)، مع معامل احتكاك <0.02.

رابعا. أعطال المواد الشائعة والتدابير المضادة

وضع الفشل | السبب | الحل

التهديف الأساسي للصمام | الجسيمات الصلبة تتدخل في الفجوة | استبدله بمرشح متصل بغطاء الصمام المطلي WC-Co

تورم الختم | عدم توافق الزيت والمواد | استبدله بمادة FKM أو PTFE

تكسير جسم الصمام | عيوب الصب أو صدمة الضغط | استخدام تصميم تحسين ضغط العناصر المحدودة لجسم الصمام الفولاذي المطروق

V. اتجاهات المواد المستقبلية

المواد الذكية: قلب صمام من سبيكة ذاكرة الشكل، تنظيم التدفق المتكيف مع درجة الحرارة.

المواد المركبة النانوية: جسم الصمام المقوى بالجرافين، زادت قوته بنسبة 50%.

الطباعة ثلاثية الأبعاد: مواد متدرجة للبنية محسنة للطوبولوجيا (على سبيل المثال، قنوات التبريد المركبة من النحاس والفولاذ).

توصية الاختيار: يلزم إجراء تقييم شامل، مع الأخذ في الاعتبار عوامل مثل التكلفة (تمثل المواد 30% إلى 50% من إجمالي تكلفة جسم الصمام)، وظروف التشغيل، ودورة الصيانة. إعطاء الأولوية لخيارات المواد المعتمدة وفقًا للمعيار ISO 4400/DIN 24340.
